Стр. 4 заключения И!! 524а

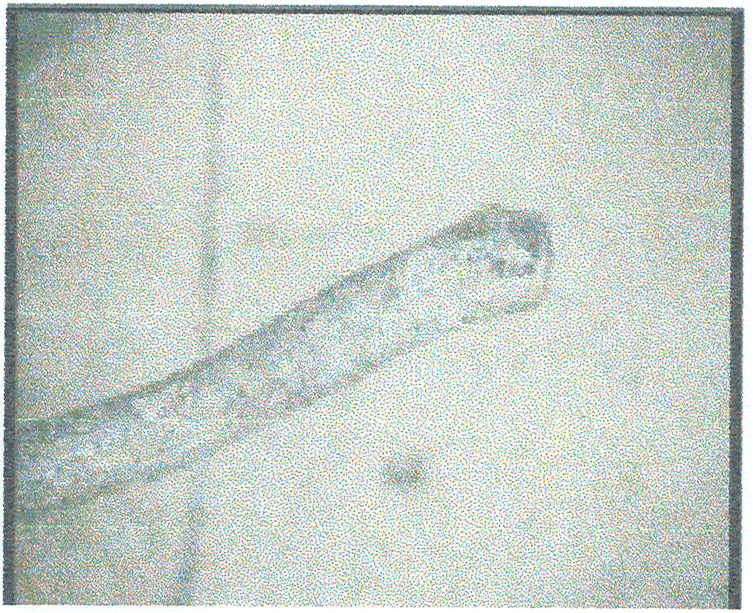

Рис.2. Внешний вид оплавлений жил с конца фрагмента И!!lА.

На конце фрагмента И!! lБ имеются оплавления жил в виде скошенных кратеров с

наплавлениями металла по краям. Оплавления хорошо локализованы на небольшом

протяжении жил. Данные признаки характерны для оплавлений, которые были

образованы от действия токов короткого замыкания.

,/

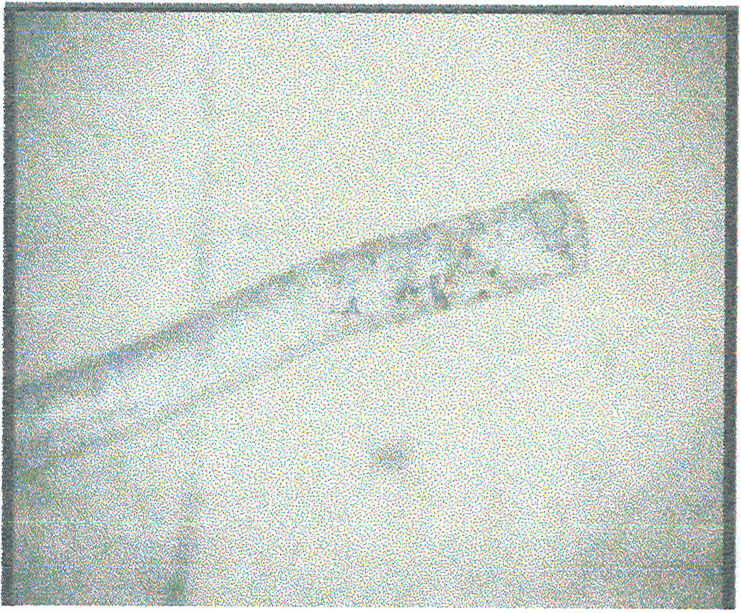

Рис 3. Внешний вид оплавлений жил с конца фрагмента И!!lБ.

-'

Фрагмент электропроводки, обозначенный экспертом как фрагмент Ии

представляет собой фрагмент электропроводника типа АВВП ("лапша")- парный

проводник в общей плоской изоляции белого цвета. Диаметр жил - 1,25мм. Длина

фрагмента около 43см.

Согласно материалов дела данный фрагмент был изъят в комнате сгоревшего дома,

в месте расположения эл/счётчика.

С одного из концов фрагмента жилы не имеют изоляции на протяжении около 12см

(конец фрагмента Х!!2А). После этого участка изоляция имеется, однако, на протяжении

около 1 - 2см она обуглена и оплавлена. В месте её оплавления цвет .изоляции изменён.
