Стр. 5 заключения N2 524а

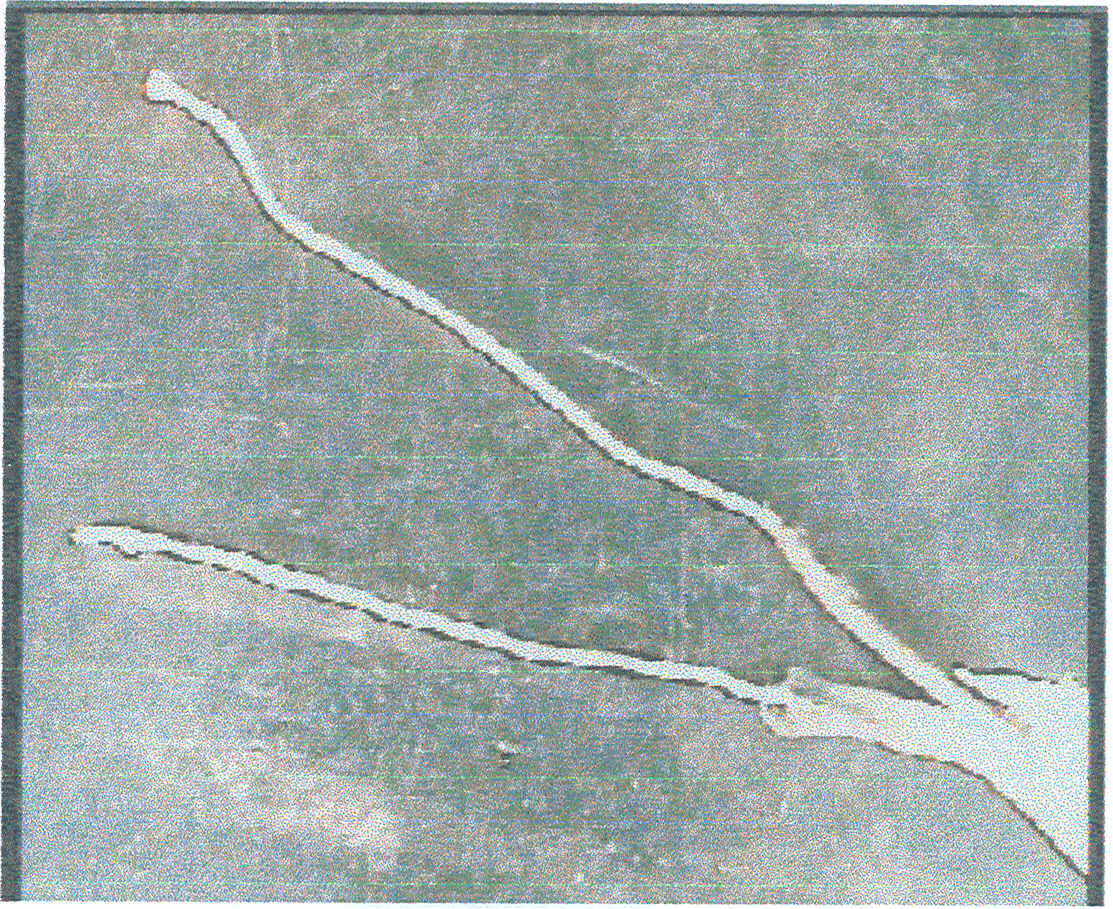

Рис 4. Внешний вид конца фрагмента N22A.

На конце жил на протяжении около 6,5см имеются оплавления в виде изменения

сечения жил, наличие «складчатости» поверхности жил, бульбообразные утолщения на

концах жил. Указанные особенности являются признаками внешнего

высокотемпературного воздействия.

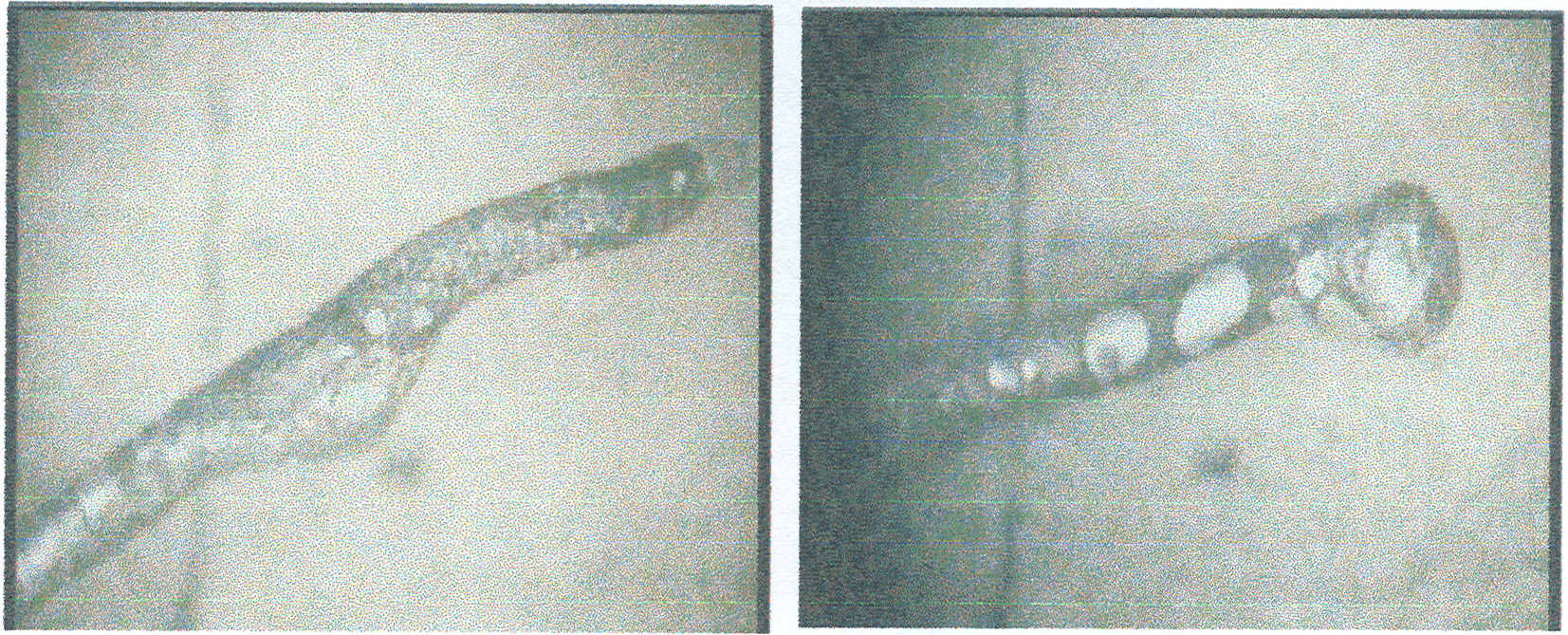

Рис 5. Внешний вид оплавлений жил с конца фрагмента N22A.

С другого конца данного проводника (конец фрагмента N22Б) длина жил различна.

Длинный конец изолирован изоляционной лентой синего цвета.

Короткий конец жилы спрятан под своей изоляцией, которая в этом месте

оплавлена и частично обуглена. В месте расплавления изоляции проводника имеется

фрагмент изоляционной ленты синего цвета, вплавленный в изоляцию проводника.

При снятии изоляционной ленты с длинного конца бьто установлено, что на

загнутом неоплавленном конце алюминиевой жилы имеется скрутка с медным

многожильным проводником. Поверхности медного проводника чистые, не окисленные.

При освобождении короткого конца проводника от собственной изоляции было

установлено следующее. Изоляция в местах прилегания жилы обуглена изнутри на

протяжении около 4 см от конца жилы. Сам конец жилы имеет оплавление в виде

скошенного кратера с наплывами металла по краям. Данные признаки характерны для

оплавлений, образованных в результате действия токов короткого замыкания.
