Стр. 3 заключения NQ 524а

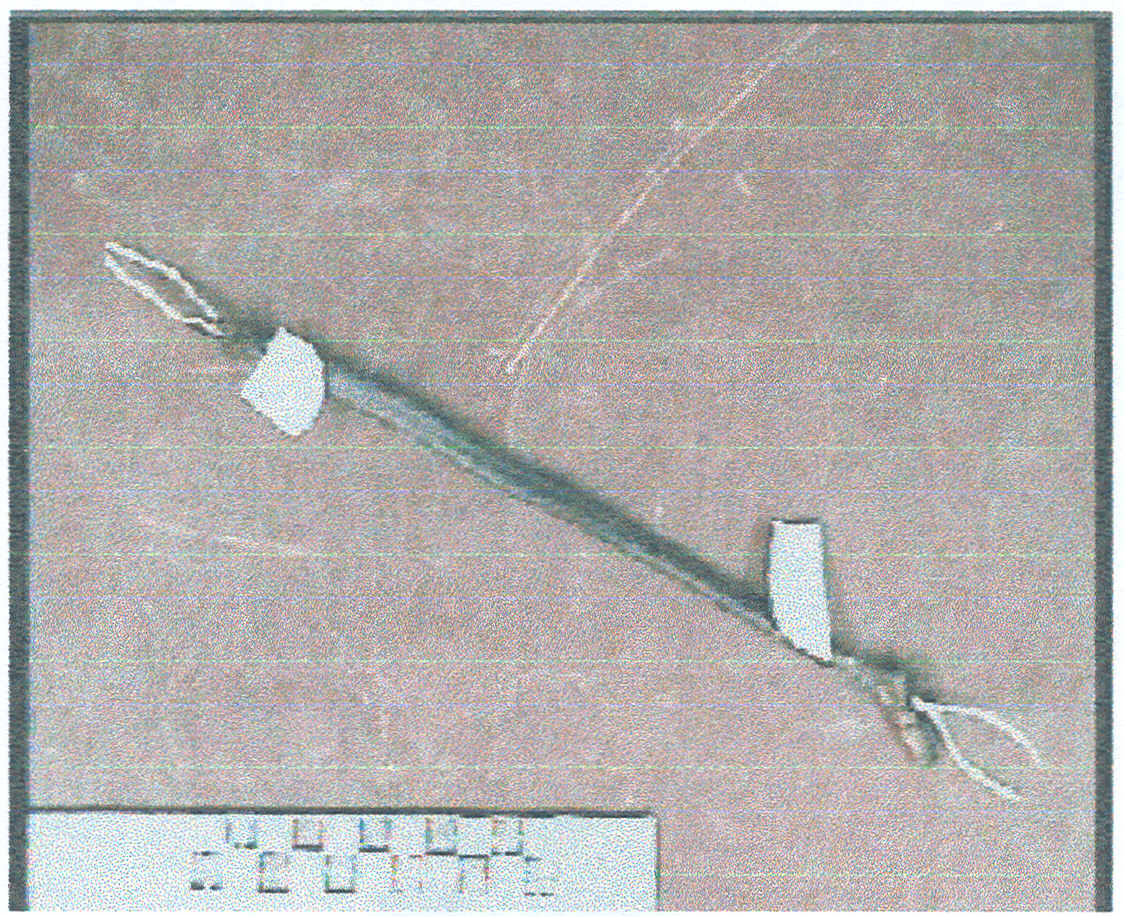

Рис. 1. Внешний вид фрагмента электропроводки, обозначенный как фрагменг NQ 1.

Согласно материалов дела, данный фрагмент был изъят при осмотре сгоревшего

дома, конкретное место не указано. Диаметр жил данного фрагмента эл/проводки 1,75 мм.

Длина фрагмента составляет около 30 см. С обоих концов фрагмента на расстоянии около

4 см изоляция отсутствует. Далее изоляция имеется, но возле оголённых жил она обуглена

преимушественно изнутри. После зон обугливания следуют зоны расплавленной и

деформированной изоляции с прилипшими или «впаянными» в изоляцию частицами

опилок, глины и песка. С одного конца эта зона имеет протяжённость около 3 см (конец

фрагмента NQIA), с другого - около 4 см (конец фрагмента NQIБ). Свободные концы жил

проводника имеют оплавления. Внешний вид и протяжённость зон оплавлений у разных

концов различны.

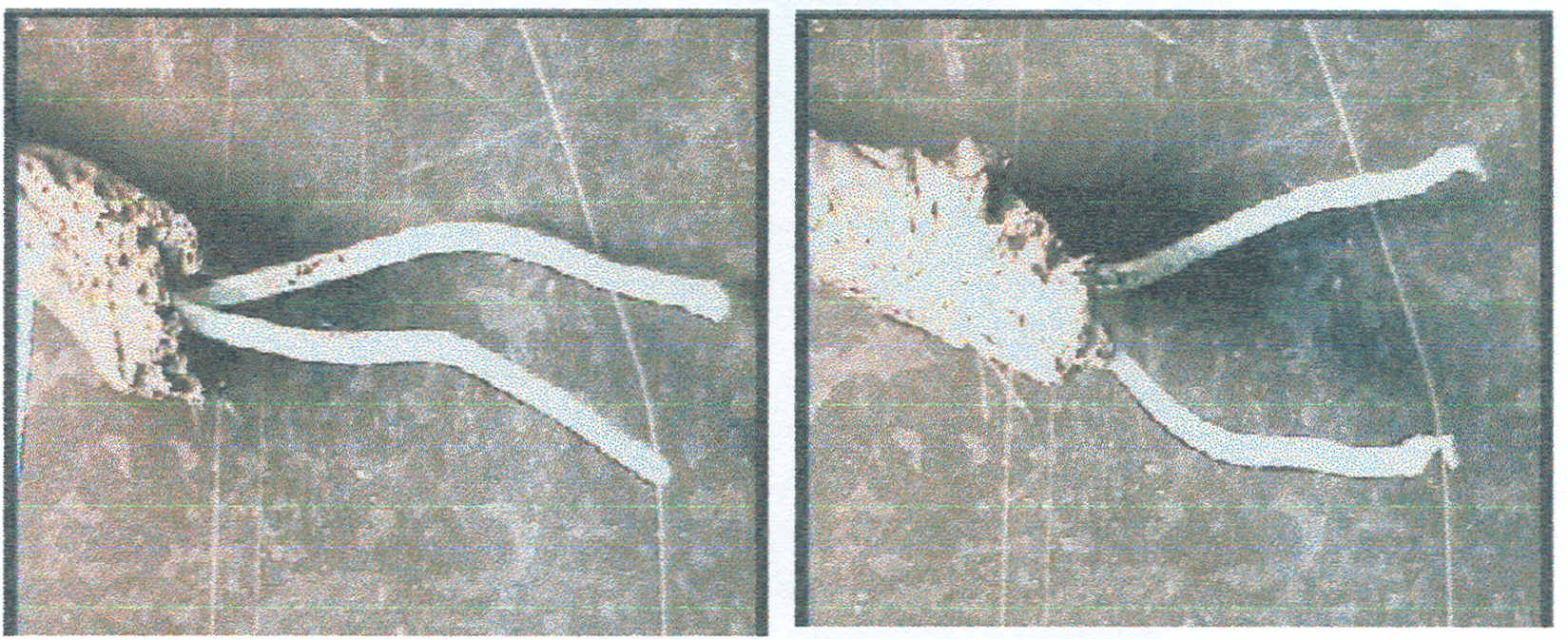

Рис 2. Концы фрагмента электропроводки NQl. Слева вид конца lА, справа - lБ.

На конце NQIA оплавления жил в виде изменения сечения и «складчатости»

поверхности оплавлений. Данные оплавления протяжённы по длине жил. Эти признаки

характерны для оплавлений, которые были образованы в результате внешнего

высокотемпературного воздействия.
